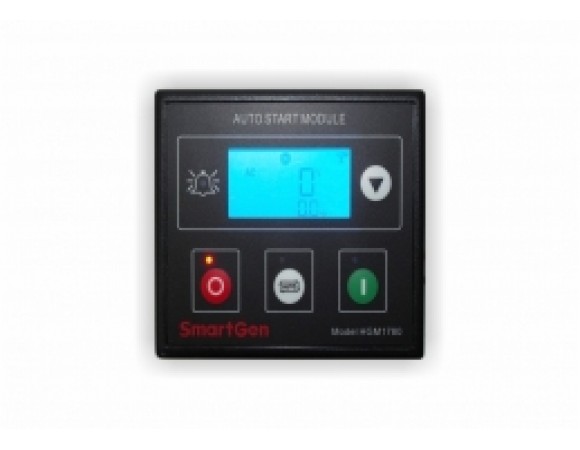

HGM 1780
- Giá : Liên Hệ
- Mô tả Module HGM1770 là mo-dun tự động điều khiển động cơ. Nó cho phép lựa chọn 3 trạng thái làm việc, Tự Động ( AUTO ), Tay ( MAN ), Tắt Máy ( STOP ), hoặc tín hiệu khởi động từ xa, nó có thể phát hiện lỗi (áp lực nhớt thấp, nhiệt độ nước cao, hệ thống báo dừng khẩn cấp, quá tốc độ ) khi đó nó sẽ tự động ngắt rơle nhiên liệu ( FUEL ) và xuất tín hiệu Tắt Máy ( STOP ). màn hình LED hiển thị lỗi, có thể cung cấp thông tin báo động thực tế và hiệu quả.
- Lượt xem : 1364
- Thông tin sản phẩm
Đặc tính
- Sử dụng bộ vi xử lý cốt lõi, màn hình LCD lớn với đèn nền có thể hiển thị các thông số động cơ và thông báo lỗi;
- Phạm vi cung cấp điện : (8 ~ 35) VDC, có thể thích ứng với môi trường điện áp Accu 12V-24V;
- Với cổng cảm biến đầu vào, để thực hiện hiển thị lên màn hình kỹ thuật số các tham số điện bao gồm:
- Điện áp (V)
- Tần số ( Hz )
- Dòng ( A )
- Nhiệt độ động cơ (°C )
- Áp lực nhớ (kPa )
- Tốc độ ( rpm )
- Giờ chạy của máy phát điện ( h )
- Điện áp Accu (V)
- Mức nhiên liệu ( % )
- Ngưỡng cảm biến có thể được thiết lập để cảnh báo và báo động trước, bao gồm,
- Áp lực nhớt thấp
- Nhiệt độ nước cao
- Tốc độ cao /thấp
- Tắt khẩn cấp
- Lỗi khởi động
- Lỗi tắt máy
- Điện áp AC cao/thấp
- Tần số cao/thấp
- Điện áp bình cao /thấp
- Mức nhiên liệu thấp
- Chế độ chạy máy Idle và tắt máy ETS( Energized To Stop)
- 03 chế độ làm việc: Chế độ Tay( Manual) ,Chế độ Tự Động(Automatic). Và Tắt Máy( Stop)
- Bộ điều khiển có thể được cài đặt như là bộ điều khiển động cơ thông qua phần mềm. (Điều khiển không cần chọn điện áp đầu vào);
- Đèn đỏ lắp đặt trên màn hình phát sáng thông báo tình trạng đang làm việc và bị lỗi ;
- Những bộ cảm biến nhiệt độ, áp lực nhớt, mức dầu có thể được sử dụng trực tiếp và các tuyến tính có thể được xác định;
- Nhiều điều kiện để cắt Đề( Start) ( như cảm biến nhiệt độ, áp lực nhớt, và điện áp AC đầu phát điện)

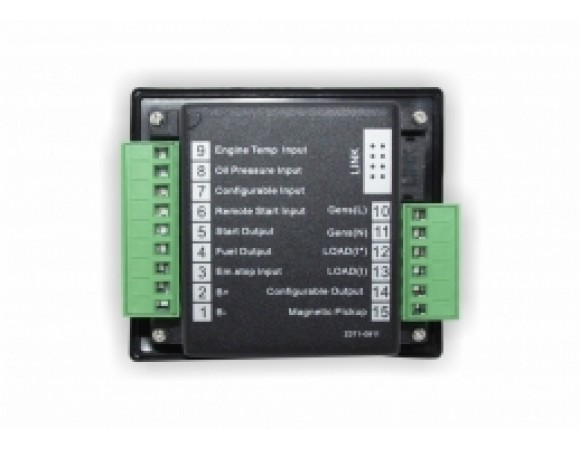

- 02 ngõ ra bằng relay( mở dầu(FUEL), Đề( START),)
- Với chương trình ngõ ra có thể cài đặt được như là thông báo lỗi chung, báo lỗi tắt máy, ngõ ra xông máy hoặc dùng để chạy chế độ Idle.
- Các thông số thiết lập: Cho phép người sử dụng để sửa đổi và lưu trữ chúng trong bộ nhớ trong, mà không thể bị mất ngay cả khi tắt nguồn. Tất cả các thông số có thể được điều chỉnh từ bảng điều khiển phía trước, hoặc bằng máy tính thông qua một bộ chuyển đổi SG72; để thiết lập các thông số PC chỉ cần dùng cổng USB mà không cần kết nối Accu;
- Kết cấu Mo-dun dược thiết kế với vỏ bằng nhựa ABS, Terminal dạng đấu nối dạng tháo lắp, cấu trúc nhỏ gọn với khối lượng bé, điều khiển SCU tiên tiến, hiệu suất ổn định và vận hành dể dàng
Đặc điểm kỹ thuật
|
Mục |
Nội dung |
|
Điện áp làm việc |
DC 8.0V ~ 35.0 VDC Cung cấp liên tục |
|
Công suất tiêu thụ |
Chế độ làm việc 12V-1W; 24V- 1.1W ; Chế độ chờ 12V–0.3W;24V-0.4W |
|
Điện áp ngõ vào AC: |
1pha 2 dây 15VAC – 360 VAC ( Pha/ N ) |
|
Tần số đầu phát |
50Hz/60hZ |
|
Điện áp cảm biến tốc độ |
1.0V ~ 24V( giá trị hữu hiệu) |
|
Tần số cảm biến tốc độ |
10,000 Hz ( max ) |
|
Ngõ ra khởi động ( Đề ) |
1Amp DC28V xuất điện áp B+ |
|
Ngõ ra mở dầu ( FUEL) |
1Amp DC28V xuất điện áp B+ |
|
Ngõ ra tắt máy ( STOP ) |
1Amp DC28V xuất điện áp B+ |
|
Ngõ ra chạy Idle |
1Amp DC28V xuất điện áp B+ |
|
Ngõ ra lập trình được |
1Amp DC28V xuất điện áp B+ |
|
Ngõ vào kỹ thuật số |
Tác động khi kết nối với B- |
|

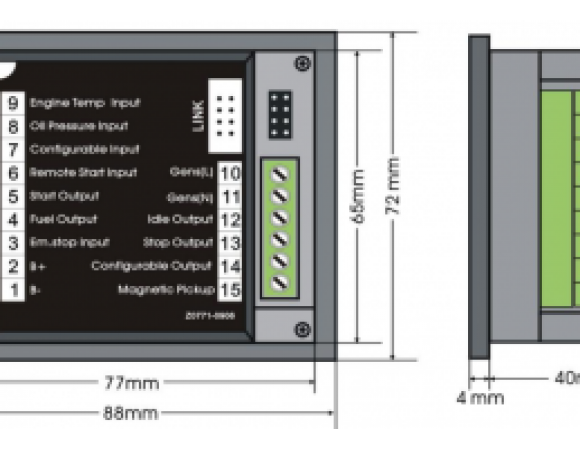

Kích thước vỏ hộp |
88mm x 76mm x 44mm |
|
Kích thước cắt ở mặt tủ điện |
78mm x 66mm |
|
Đồng hồ báo thời gian chạy |
Max 99999.9 giờ |
|
Điều kiện làm việc |
Nhiệt độ : (-25 ~ 70)°C Độ ẩm : (20~90)%RH |
|
Điều kiện bảo quản |
Nhiệt độ: (-30~+80)°C |
|
Cấp bảo vệ |
IP 55: Khi đệm cao su chống thấm nước được gắn vào giữa bộ điều khiển & tủ điện IP42: Khi đệm cao su chống thấm nước không được gắn vào giữa bộ điều khiển & tủ điện |
|
Cường độ cách điện |
Đối tượng : trong số đầu vào / đầu ra / Nguồn điện Theo tiêu chuẩn: IEC 688-1992 Cách kiểm tra: AC1.5kV / 1phút 1mA dòng rò |
|
Trọng lượng |
0.15 kg |
