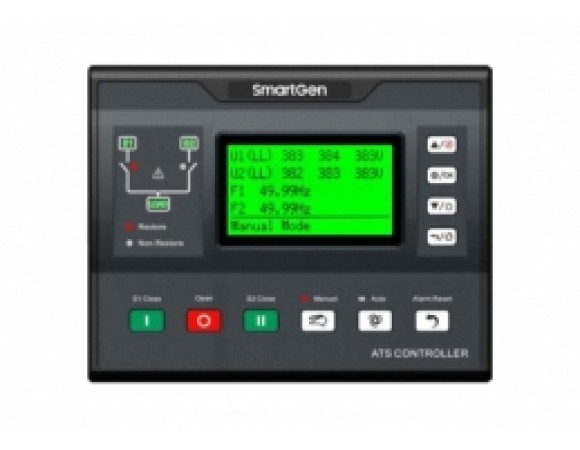

  • BỘ ĐIỀU KHIỂN ATS HAT600PB-KM ( CÓ TIẾNG VIỆT)

  • Giá : Liên Hệ
  • Mô tả HAT600PB-KM của Smartgen là bộ điều khiển ATS nguồn kép thông minh, với nhiều chức năng có thể lựa chọn, tự động đo đếm giá trị ,với màn hình LCD hiển thị rõ ràng chi tiết, giúp người vận hành một cách chính xác và đơn giản chỉ qua 1 nút bấm.. Smartgen HAT600PB-KM được trang bị bộ vi xử lý mạnh mẽ, cho phép đo lường điện áp chính xác (Xoay chiều-3 pha / 1 pha) và đưa ra nhận định chính xác các điện áp bất thường, tương ứng với cổng đầu ra kỹ thuật số sẽ được kích hoạt khi xuất hiện sự cố như trên áp, dưới áp, tần số thấp, tần số cao, mất pha, hoặc sai thứ tự pha. Bộ điều khiển Smartgen HAT600PB-KM có thể đáp ứng được nhiều loại ATS (Bộ chuyển tự động) khác nhau và có thể được sử dụng trực tiếp cho ATS chuyên dùng, khởi động từ, ACB, Oisung , Vitztro, Aijes v.v.. Smartgen HAT600PB-KM có cấu trúc nhỏ gọn, mạch tiên tiến, đấu nối đơn giản và độ tin cậy cao, và có thể được sử dụng rộng rãi trong các thiết bị điện, điều khiển tự động và hệ thống kiểm nghiệm năng lượng điện, viễn thông,xăng dầu, than, luyện kim, đường sắt, nhà thông minh, v.v…
  • Lượt xem : 193
  • Thông tin sản phẩm

TẢI HƯỚNG DẪN SỬ DỤNG

TẢI PHẦN MỀM KẾT NỐI VỚI MÁY TÍNH

MỤC

NỘI DUNG

Điện áp hoạt động

1. DC 8.0V~35.0V, Nguồn cấp liên tục; Có bảo vệ cấp nguồn DC ngược;

2. Nguồn nuôi AC A1-N1/A2-N2 ; dãi điện áp AC (90~305)V

 (HAT600PB-KM/HAT600PBI-KM);

1. DC 12.0V~30.0V, Nguồn cấp liên tục; Có bảo vệ cấp nguồn DC ngược;  (Chứng nhận UL);

2. . Nguồn nuôi AC A1-N1/A2-N2 ; dãi điện áp AC (90~300)V

 (HAT600PB-KM/HAT600PBI-KM)(Chứng nhận UL);

Công suất tiêu thụ

<4W(Chế độ chờ<2W)

Ngõ vào điện áp AC

(PT or PT Secondary is not used.)

Hệ thống AC

HAT600P/HAT600PI

HAT600PB-KM/HAT600PBI-KM

3P4W (L-L)

(80~625)V

(80~528)V

(80~520)V (UL chứng nhận)

3P3W (L-L)

(80~625)V

N/A

2P3W (A-B)

(80~625)V

(80~528)V

(80~520)V (UL chứng nhận)

1P2W (L-N)

(50~360)V

(50~305)V

(50~300)V (UL chứng nhận)

Voltage resolution: 1V;  Accuracy: 1%

Tần số

50/60Hz

Dãi: 15Hz-75Hz

Hiển thị: 0.01Hz

Sai số: 0.1Hz

Ampe

Định mức: 5A

Dãi: 0A-10A

Hiển thị: 0.1A

Sai số: 2%

Công suất tiếp điểm ngõ ra S1

16A  AC250V  Tiếp điểm trống

6A  AC250V  Tiếp điểm trống (UL chứng nhận)

Công suất tiếp điểm ngõ ra S2

16A  AC250V  Tiếp điểm trống

6A  AC250V  Tiếp điểm trống (UL chứng nhận)

Công suất tiếp điểm ngõ ra 1-2

16A  AC250V  Tiếp điểm trống

6A  AC250V  Tiếp điểm trống (UL chứng nhận)

Công suất tiếp điểm ngõ ra 3-6

8A  AC250V  Tiếp điểm trống

6A  AC250V  Tiếp điểm trống (UL chứng nhận)

Ngõ vào báo trạng thái Đóng S1

Tác dụng khi kết nối (B-) GND, 1.2VDC điện áp thấp, 60VDC điện áp cao

Ngõ vào báo trạng thái Đóng S2

Ngõ vào 1-4

Cổng RS485

Độc lập, truyền dữ liệu 2 chiều, tốc độ truyền có thể cài đặt 2400/4800/9600/19200, giao thức truyền thông Modbus-RTU, có thể truyền dữ liệu đến 1000m

Cổng ETHERNET

Tự thích ứng 10/100Mbps, Giao thức truyền thông Modbus TCP/IP

Tiêu chuẩn thiết kế

Meets GB/T14048.11-2016 & IEC/EN 60947-6-1

Yêu cầu về an toàn

According to EN61010-1 installation type (overvoltage) III, 300V, pollution class 2, altitude 3000m

Kích thước

198mmx154mmx54mm

Lỗ cắt

186mm x 141mm

Điều kiện hoạt động

Nhiệt độ: (-25~+70)°C;     Độ ẩm: (20~93)%RH

Nhiệt độ: 55°C (UL certification)

Điều kiện bảo quản

Nhiệt độ: (-30~+80)°C

Cấp bảo vệ

Mặt trước: IP65, yêu cầu bộ điều khiển phải được gắn chặt với tủ điện.

Mặt sau: IP20;

Độ bền cách điện

Cấp AC2.2kV voltage between high voltage terminal and low voltage terminal and the leakage current is not more than 3mA within 1min.

Trọng lượng

HAT600P/HAT600PI: 0.7kg

HAT600PB-KM/HAT600PBI-KM: 0.8kg
